Arrancadores suaves
El motor trifásico es el accionamiento más utilizado, y los efectos secundarios como el impacto mecánico en la máquina o las caídas de tensión en la línea de suministro ocurren con frecuencia. Con los arrancadores suaves SIRIUS estos problemas quedan en el pasado. Esta gama homogénea le ofrece una alternativa suave adecuada para casi toda aplicación, ya sea en arranques estándar o de altas prestaciones. Los conceptos de máquina del futuro se pueden desarrollar de forma fácil y eficiente a través del arranque suave de los motores trifásicos.
- Arranque y parada controlados.
- Arranque suave, sin pasos.
- Reducción de picos de corriente.
- Eliminación de fluctuaciones en la línea de tensión durante el arranque.
- Carga reducida en el sistema de suministro de energía.
- Carga mecánica reducida en el accionamiento.
- Considerable ahorro de espacio y cableado comparado con otros arrancadores.
- Maniobra sin mantenimiento.
- Fácil manipuleo.
- Combina perfectamente con los dispositivos SIRIUS para el tablero eléctrico.
- Comunicable.
Con contactor de bypass integrado
Balanceo de polaridad

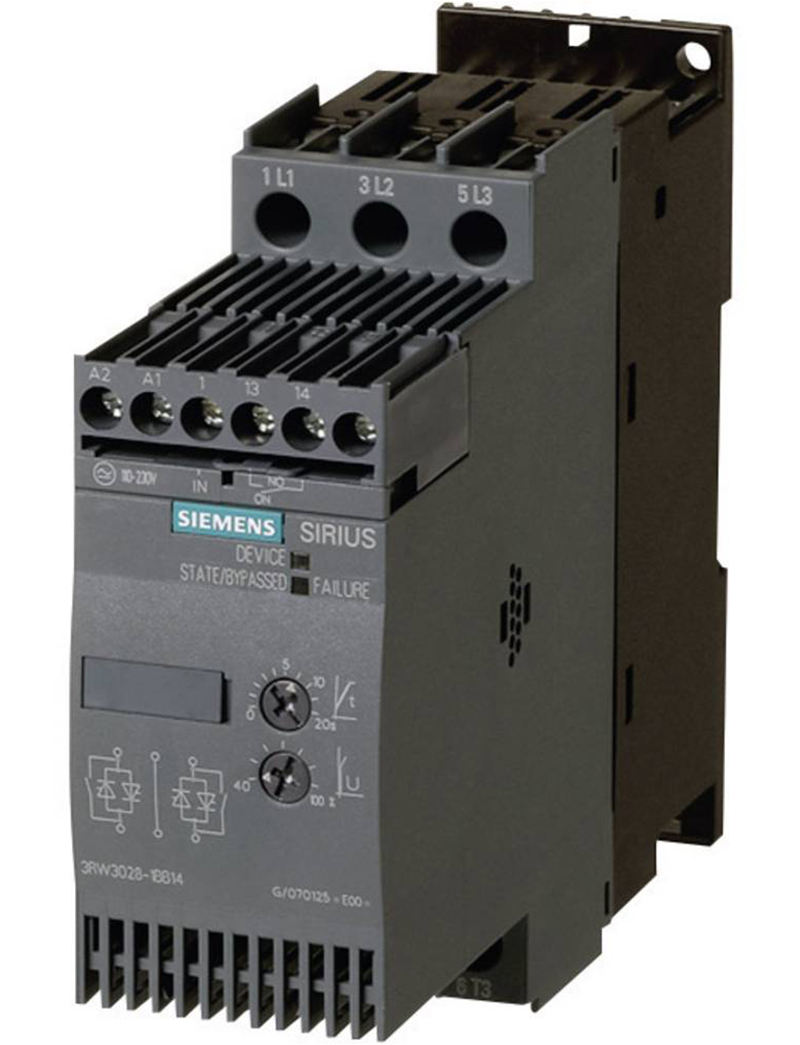

El SIRIUS 3RW30 es especialmente compacto gracias a su consistente optimización de sus módulos eléctricos con tecnología híbrida. Esto permite un montaje de lado-a-lado de hasta 60 °C. Además, es de rápida configuración y fácil instalación ya que sólo tiene tres cables de alimentación al motor.
El SIRIUS 3RW30 se puede utilizar para cualquier aplicación estándar hasta una potencia nominal de motor de 55 kW a 400 V. Por ejemplo, se puede utilizar en cintas transportadoras, compresores, moledoras, sierras, mezcladoras, entre otros.
El SIRIUS 3RW30 se controla directamente desde un PLC sin necesidad de usar relés de interfaz, o vía entrada de control. El estado operativo correspondiente se indica vía salida de relé.
- Intensidad asignada con 40°C/50°C (A): 3...106 / 3...98
- Tensión asignada de empleo (V): 200...480
- Potencia del motor con 400V / 460V:
- Conexión estándar (Kw/Hp): 1,5...55 / 1,5...75
- Conexión dentro del triángulo (Kw/Hp): -
- Temperatura ambiente (°C): -25...+60
- Arranque/parada suave: Sólo arranque suave
- Rampa de tensión: Sí
- Tensión de arranque/parada (V): 40...100
- Tiempo de arranque y parada (s): 0...20
- Regulación de par: No
- Par de arranque/parada (%): No
- Limitación de par (%): No
- Tiempo de rampa (s): No
- Sistema de contactos de puenteo integrado: Sí
- Protección intrínseca del aparato: No
- Protección contra sobrecarga del motor: No
- Protección del motor por termistor: No
- RESET remoto integrado: No
- Limitación de corriente ajustable: No
- Conexión dentro del triángulo: No
- Impulso de despegue: No
- Marcha lenta en ambos sentidos de giro: No
- Parada de bombas: No
- Frenado DC: No
- Frenado combinado: No
- Calefacción del motor: No
- Comunicación: No
- Módulo de indicación y manejo externo: No
- Indicación de valores medidos en servicio: No
- Libro de registro de fallas: No
- Lista de eventos: No
- Función de indicador de max/min: No
- Función Trace: No
- Entradas y salidas de control programables: No
- Número de juegos de parámetros: 1
- Software de parametrización (SoftStarterES): No
- Semiconductores de potencia (tiristores): 2 fases controladas
- Bornes de tornillo: Sí
- Bornes de resorte: Sí
- UL/CSA: Sí
- Marcado CE: Sí
- Arranque suave en condiciones de arranque pesado: No
Con contactor de bypass integrado
Balanceo de polaridad
Protección del motor
Protección intrínseca del aparato
El SIRIUS 3RW40 está equipado con una funcionalidad óptima como estándar. Su contactor de bypass integrado reduce las pérdidas de energía durante su operación.
Gracias a la protección integrada contra sobrecarga del motor, según IEC 60 947-4-2, no se requieren relés de sobrecarga, por lo que ahorrará espacio en el tablero eléctrico y costos de cableado en los dispositivos de alimentación.
- Intensidad asignada con 40°C/50°C (A): 12,5...432 / 11...385
- Tensión asignada de empleo (V): 200...600
- Potencia del motor con 400V / 460V:
- Conexión estándar (Kw/Hp): 5,5...250 / 7,5...300
- Conexión dentro del triángulo (Kw/Hp): -
- Temperatura ambiente (°C): -25...+60
- Arranque/parada suave: Sí
- Rampa de tensión: Sí
- Tensión de arranque/parada (V): 40...100
- Tiempo de arranque y parada (s): 0...20
- Regulación de par: No
- Par de arranque/parada (%): No
- Limitación de par (%): No
- Tiempo de rampa (s): No
- Sistema de contactos de puenteo integrado: Sí
- Protección intrínseca del aparato: Sí
- Protección contra sobrecarga del motor: Sí (Según ATEX)
- Protección del motor por termistor: Sí (Opcional hasta tamaño S3)
- RESET remoto integrado: Sí (Con 3RW405 hasta 3RW404, opcional con 3RW405 y 3RW407)
- Limitación de corriente ajustable: Sí
- Conexión dentro del triángulo: No
- Impulso de despegue: No
- Marcha lenta en ambos sentidos de giro: No
- Parada de bombas: No
- Frenado DC: No
- Frenado combinado: No
- Calefacción del motor: No
- Comunicación: No
- Módulo de indicación y manejo externo: No
- Indicación de valores medidos en servicio: No
- Libro de registro de fallas: No
- Lista de eventos: No
- Función de indicador de max/min: No
- Función Trace: No
- Entradas y salidas de control programables: No
- Número de juegos de parámetros: 1
- Software de parametrización (SoftStarterES): No
- Semiconductores de potencia (tiristores): 2 fases controladas
- Bornes de tornillo: Sí
- Bornes de resorte: Sí
- UL/CSA: Sí
- Marcado CE: Sí
- Arranque suave en condiciones de arranque pesado: No
Con contactor de bypass integrado
Balanceo de polaridad
Protección del motor
Protección intrínseca del aparato
Su sistema de contactor de bypass integrado reduce las pérdidas de calor cuando el arrancador suave está en funcionamiento.
Como el SIRIUS 3RW44 también incluye la función de relé de sobrecarga, evita el costo de conexión y montaje de un dispositivo externo.
- Intensidad asignada con 40°C/50°C (A): 29...1214 / 26...1076
- Tensión asignada de empleo (V): 200...690
- Potencia del motor con 400V / 460V:
- Conexión estándar (Kw/Hp): 15...710 / 15...950
- Conexión dentro del triángulo (Kw/Hp): 22...1200 / 30...1700
- Temperatura ambiente (°C): 0...+60
- Arranque/parada suave: Sí
- Rampa de tensión: Sí
- Tensión de arranque/parada (V): 20...100
- Tiempo de arranque y parada (s): 1...360
- Regulación de par: Sí
- Par de arranque/parada (%): 20...100
- Limitación de par (%): 20...200
- Tiempo de rampa (s): 1...360
- Sistema de contactos de puenteo integrado: Sí
- Protección intrínseca del aparato: Sí
- Protección contra sobrecarga del motor: Sí
- Protección del motor por termistor: Sí
- RESET remoto integrado: Sí
- Limitación de corriente ajustable: Sí
- Conexión dentro del triángulo: Sí
- Impulso de despegue: Sí
- Marcha lenta en ambos sentidos de giro: Sí
- Parada de bombas: Sí
- Frenado DC: Sí
- Frenado combinado: Sí
- Calefacción del motor: Sí
- Comunicación: Con PROFIBUS DP (opcional)
- Módulo de indicación y manejo externo: Opcional
- Indicación de valores medidos en servicio: Sí
- Libro de registro de fallas: Sí
- Lista de eventos: Sí
- Función de indicador de max/min: Sí
- Función Trace: Sí, con software SoftStarterES
- Entradas y salidas de control programables: Sí
- Número de juegos de parámetros: 3
- Software de parametrización (SoftStarterES): Sí
- Semiconductores de potencia (tiristores): 3 fases controladas
- Bornes de tornillo: Sí
- Bornes de resorte: Sí
- UL/CSA: Sí
- Marcado CE: Sí
- Arranque suave en condiciones de arranque pesado: Sí
